T35-11/BT35-11低噪声 (防爆) 轴流通风机系列FT35-11/FBT35-11低噪声防腐 (防爆) 轴流通风机系列

浙江新新风机有限公司是一家专业生产加工小型铝壳锅炉烟囱风机、小型工频离心风机、DF风机、小型锅炉引风机、同轴管道风机、中压风机，防爆风机、轴流风机,地面吹干机、工业离心风机等产品的公司。

类别:

产品

关键词:

邮箱:

sales@zjxxfj.com

相关产品

在线留言

产品详细信息

产品概述

T35-11系列轴流风机适用于输送无腐蚀、无明显粉尘、环境温度不超过60 ℃ 的气体，广泛用于一般工厂、仓库、办公室、住宅。
它广泛用于一般工厂，仓库，办公室，住宅通风或强暖风冷却。
T35-11(T40-11) 系列轴流风机是我国在20世纪80年代T30-11的基础上改进设计的一种新型风机。与T30-11风机相比具有明显的优势。
结构更合理
性能有了很大的提高，全压效能89.5%。
降低噪音，噪音 (比A声级) 降低3.6db (A)。
BT35-11是防爆轴流风机，用于输送易燃易爆气体。
FT35-11是防腐轴流风机，由全玻璃钢制成，用于输送腐蚀性气体。
FBT35-11是防腐防爆轴流风机，用于输送腐蚀性、易燃易爆气体。

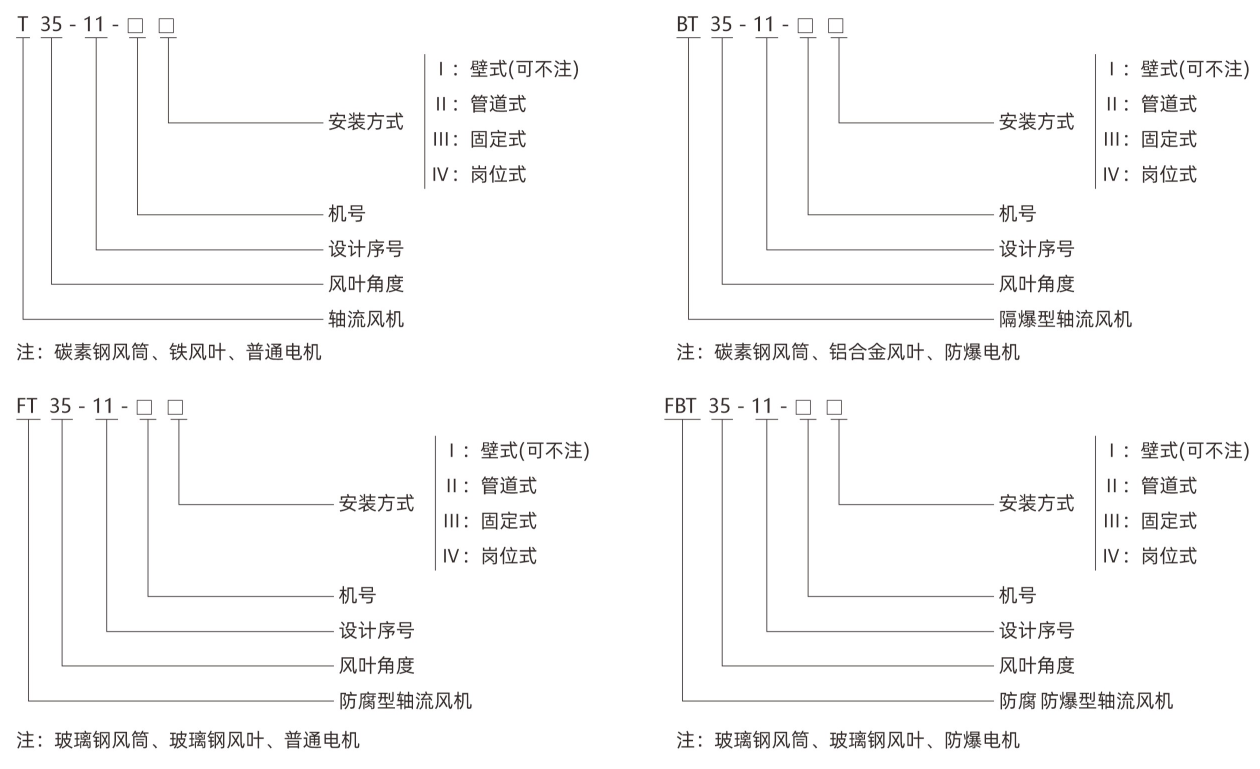

模型含义

适用范围

1、适用于1区、2区危险场所或20区、21区、22区危险场所。
2、适用于 ⅱ ia、IIB、IC、粉尘防爆区或可燃性粉尘环境及以下爆炸性气体环境。
3、温度组T1-T6。
4、广泛应用于石油、化工、军工等危险场所作厂房或室内外通风
广泛用于石油、化工、军事等危险场所的厂房或室内外通风。
标准: GB3836.1-2010，GB3836.2-2010，IEC60079
防爆标志: Exd II BT4 Gb，Exd Il CT4 Gb，ExtD A21 IP65 T130 ℃。
额定电压: AC380/220/50hz
进水口规格: G3/4"
电缆规格: Ø9mm ~ Ø14mm

产品特点

1、壁式: 扇形为两端喇叭形，一侧为90 ° 直角法兰式。
2、管道: 风机两端成直角法兰边，可安装在管道中间。
3、立柱类型: 除墙壁特征外，附加立柱支架配件，风扇腰部安装孔 ø12。
4、固定式: 除壁式特点外，底部焊接固定安装支架 (40x40角铁系统)。
5、叶轮转速 (或电机功率或风量) 可根据用户要求选择。
6、可选百叶窗，弯头 (45 °，60 °，90 °)；
7、电缆布线。

技术参数 (防爆电机YSF对应YBF)

型号	转速 (r/min)	叶片角度	风量 (m/h)	风压 (Pa)	电机		噪声 dB(A)
型号	转速 (r/min)	叶片角度	风量 (m/h)	风压 (Pa)	型号	功率 (KW)	噪声 dB(A)
2.8	2900	15	1649	152	YSF-5622	0.12	70
		20	2167	169	YSF-5622	0.12	72
		25	2685	174	YSF-6312	0.18	73
		30	2921	186	YSF-6312	0.18	74
		35	3202	232	YSF-6322	0.25	75
	1450	15	826	38	YSF-5014	0.025	55
		20	1086	43			57
		25	1346	44			59
		30	1464	48	YSF-5024	0.04	60
		35	1605	60	YSF-5024	0.04	62
3.15	2900	15	2339	192	YSF-6312	0.18	74
		20	3070	214	YSF-6322	0.25	76
		25	3810	220	YSF-7112	0.37	77
		30	4141	237	YSF-7112	0.37	78
		35	4545	294	YSF-7122	0.55	79
	1450	15	1169	48	YSF-5014	0.025	59
		20	1537	53	YSF-5024	0.04	61
		25	1905	55	YSF-5024	0.04	62
		30	2072	59	YSF-5614	0.06	63
		35	2273	74	YSF-5624	0.09	65
3.55	2900	15	3367	241	YSF-7112	0.37	76
		20	4426	272		0.55	79
		25	5484	279		0.55	80
		30	5965	300	YSF-8012	0.75	81
		35	6542	373	YSF-8022	1.1	82
	1450	15	1680	61	YSF-5024	0.04	61
		20	2208	68	YSF-5614	0.06	63
		25	2737	70	YSF-5624	0.09	65
		30	2977	75	YSF-5624	0.09	66
		35	3265	93	YSF-6314	0.12	68
4	2900	15	4806	310	YSF-7122	0.55	79
		20	6316	345	YSF-8022	1.1	80
		25	7826	354			83
		30	8513	380			84
		35	9336	474	YF90S-2	1.5	85
	1450	15	2406	77	YSF-5624	0.09	65
		20	3163	86	YSF-6314	0.12	67
		25	3920	88	YSF-6314	0.12	68
		30	4263	95	YSF-6324	0.18	69
		35	4687	119	YSF-7114	0.25	70
4.5	1450	15	3427	98	YSF-6314	0.12	68
		20	4504	110	YSF-6324	0.18	70
		25	5881	113	YSF-7114	0.25	71
		30	6070	121	YSF-7124	0.37	72
		35	6658	150	YSF-7124	0.37	73
5	1450	15	4700	122	YSF-7114	0.25	71
		20	6178	135	YSF-7124	0.37	73
		25	7655	138	YSF-7124	0.37	74
		30	8327	149	YSF-8014	0.55	75
		35	9133	185	YSF-8024	0.75	76
	960	15	3142	53	YSF-8016	0.37	62
		20	4129	59			64
		25	5117	61			65
		30	5566	65			66
		35	6104	81			68

型号	转速 (r/min)	叶片角度	风量 (m/h)	风压 (Pa)	电机		噪声 dB(A)
型号	转速 (r/min)	叶片角度	风量 (m/h)	风压 (Pa)	型号	功率 (KW)	噪声 dB(A)
5.6	1450	15	6595	151	YSF-7124	0.37	73
		20	8667	169	YSF-8014	0.55	75
		25	10379	174	YSF-8024	0.75	77
		30	11682	186	YT90S-4	1.1	77
		35	12812	232	YT90S-4	1.1	79
	960	15	4362	67	YSF-8016	0.37	64
		20	5370	74			66
		25	7101	76			67
		30	7724	81			69
		35	8471	101			71
6.3	1450	15	9393	192	YSF-8024	0.75	77
		20	12345	214	YT90S-4	1.1	79
		25	15297	220	YT90L-4	1.5	80
		30	16639	236	YT90L-4	1.5	81
		35	18250	294	YT100L1-4	2.2	82
	960	15	6219	84	YSF-8026	0.37	68
		20	8173	94			70
		25	10128	96			71
		30	11016	104	YT90S-6	0.75	72
		35	12082	128	YT90S-6	0.75	74
7.1	1450	15	13444	244	YT90L-4	1.5	80
		20	17670	272	YT100L1-4	2.2	81
		25	21895	279	YT100L1-4	2.2	82
		30	23815	300	YT100L2-4	3	83
		35	26120	373	YT112M-4	4	84
	960	15	8902	108	YT90S-6	0.75	72
		20	11700	120			74
		25	14498	123			75
		30	15766	131			76
		35	17296	164	YT90L-6	1.1	78
8	1450	15	19235	310	YT100L1-4	2.2	82
		20	25280	345	YT112M-4	4	83
		25	31325	354	YT112M-4	4	84
		30	34073	380	YT132S-4	5.5	85
		35	37070	474	YT132M-4	7.5	86
	960	15	12733	136	YT90S-6	0.75	74
		20	16733	151	YT90L-6	1.1	76
		25	20735	155	YT100L-6	1.5	77
		30	22556	167	YT100L-6	1.5	78
		35	24739	208	YT112M-6	2.2	79
9	960	15	18132	172	YT100L-6	1.5	78
		20	23830	191	YT112M-6	2.2	79
		25	29529	196	YT132S-6	3	80
		30	32119	211	YT132S-6	3	81
		35	35227	263	YT132M1-6	4	82
10	960	15	24874	213	YT112M-6	2.2	79
		20	32691	236	YT132S-6	3	80
		25	40508	242	YT132M1-6	4	81
		30	44062	261	YT132M1-6	4	82
		35	48326	324	YT160M-6	7.5	83
11.2	960	15	34944	267	YT132M1-6	4	83
		20	45927	297	YT132M2-6	5.5	84
		25	56909	304	YT160M-6	7.5	85
		30	61091	337	YT160M-6	7.5	86
		35	67892	407	YT160L-6	11	88

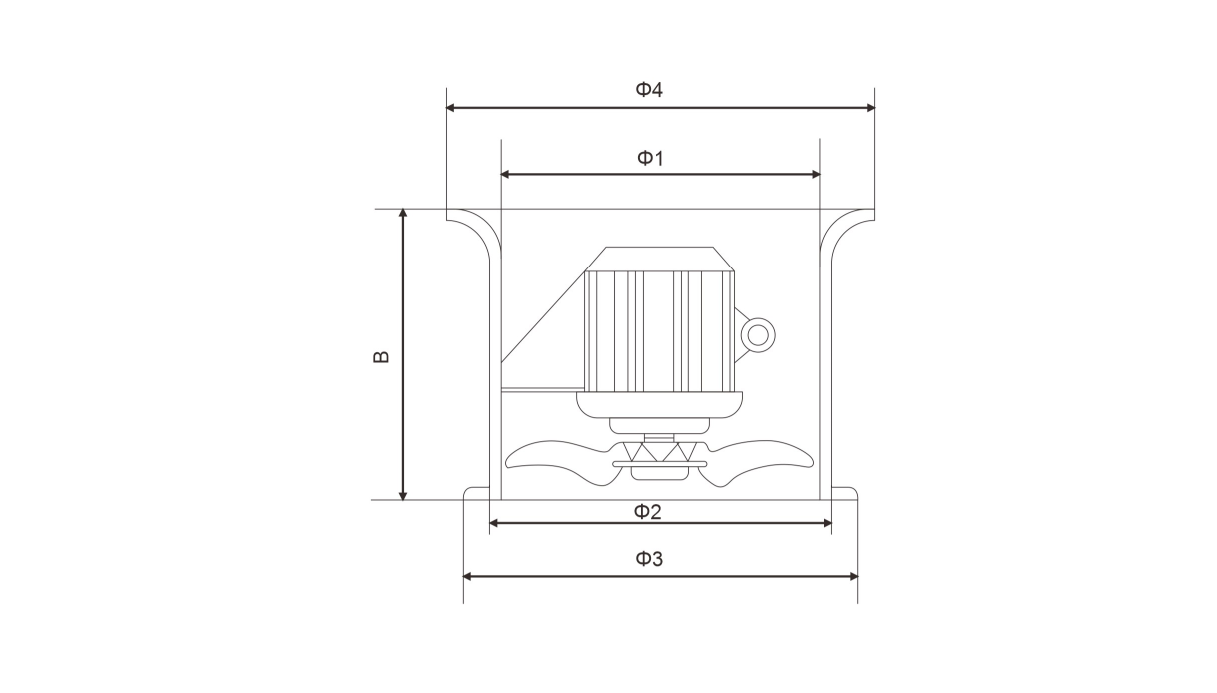

外形及安装尺寸

风扇编号	B	Ø1	Ø2	Ø3	Ø4
2.8	310	285	310	335	335
3.15	310	320	345	370	365
3.55	340	359	386	410	408
4	340	405	428	455	448
4.5	340	455	484	505	505
5	340	505	532	555	555
5.6	395	565	593	620	625
6.3	435	630	631	685	685
7.1	550	720	742	772	772
8	550	815	820	860	860
9	690	920	936	980	980
10	690	1020	1048	1080	1080
11.2	690	1150	1174	1210	1210
