9-19高压离心风机
浙江新新风机有限公司是一家专业生产加工小型铝壳锅炉烟囱风机、小型工频离心风机、DF风机、小型锅炉引风机、同轴管道风机、中压风机，防爆风机、轴流风机,地面吹干机、工业离心风机等产品的公司。
类别:
产品
关键词:
邮箱:
分享:
产品详细信息
产品概述
-压力大、振动小。激光切割下料,大大提高产品精度，造型美观大方。
-电机采用YE系列高效节能电机，高效率、低能耗、质量好、寿命长。
-广泛应用于输送物料、空气及无腐蚀性不自燃、不含粘性物质的气体。
-特别适用于一般锻炼、玻璃、陶瓷、无线电、电镀、蓄电池等行业的高压强制通风和粮食、饲料、矿粉、塑料、化工、锅炉行业的物料输送。
-可选配耐高温型加长轴电机，耐高温200℃。
技术参数
| 型号 | 功率 Kw |
转速 r/min |
电压 V |
频率 Hz |
流量 m3/h |
全压 Pa |
| 9-19 3.15A | 0.75KW-2 | 2830 | 380 | 50 | 402-545 | 2223-2262 |
| 1.1KW-2 | 2830 | 380 | 50 | 617-832 | 2231-2017 | |
| 9-19 3.55A | 1.5KW-2 | 2840 | 380 | 50 | 560-760 | 2545-2590 |
| 2.2KW-2 | 2840 | 380 | 50 | 860-1160 | 2554-2310 | |
| 9-19 4A | 2.2KW-2 | 2840 | 380 | 50 | 824-1264 | 3584-3597 |
| 3KW-2 | 2870 | 380 | 50 | 1410-1704 | 3507-3253 | |
| 9-19 4.5A | 4KW-2 | 2890 | 380 | 50 | 1174-2062 | 4603-4447 |
| 5.5KW-2 | 2900 | 380 | 50 | 2281-2504 | 4297-4112 | |
| 9-19 5A | 7.5KW-2 | 2900 | 380 | 50 | 1610-2844 | 5697-5517 |
| 11KW-2 | 2900 | 380 | 50 | 3166-3488 | 5323-5080 | |
| 9-19 5.6A | 11KW-2 | 2900 | 380 | 50 | 2622-3619 | 7182-7109 |
| 15KW-2 | 2900 | 380 | 50 | 3309-4260 | 7068-6755 | |
| 18.5KW-2 | 2900 | 380 | 50 | 3996-4901 | 6954-6400 | |
| 9-19 6.3A | 18.5KW-2 | 2900 | 380 | 50 | 3220-5153 | 9149-9055 |
| 22KW-2 | 2900 | 380 | 50 | 4455-6066 | 9003-8601 | |
| 30KW-2 | 2900 | 380 | 50 | 5690-6978 | 8857-8148 |

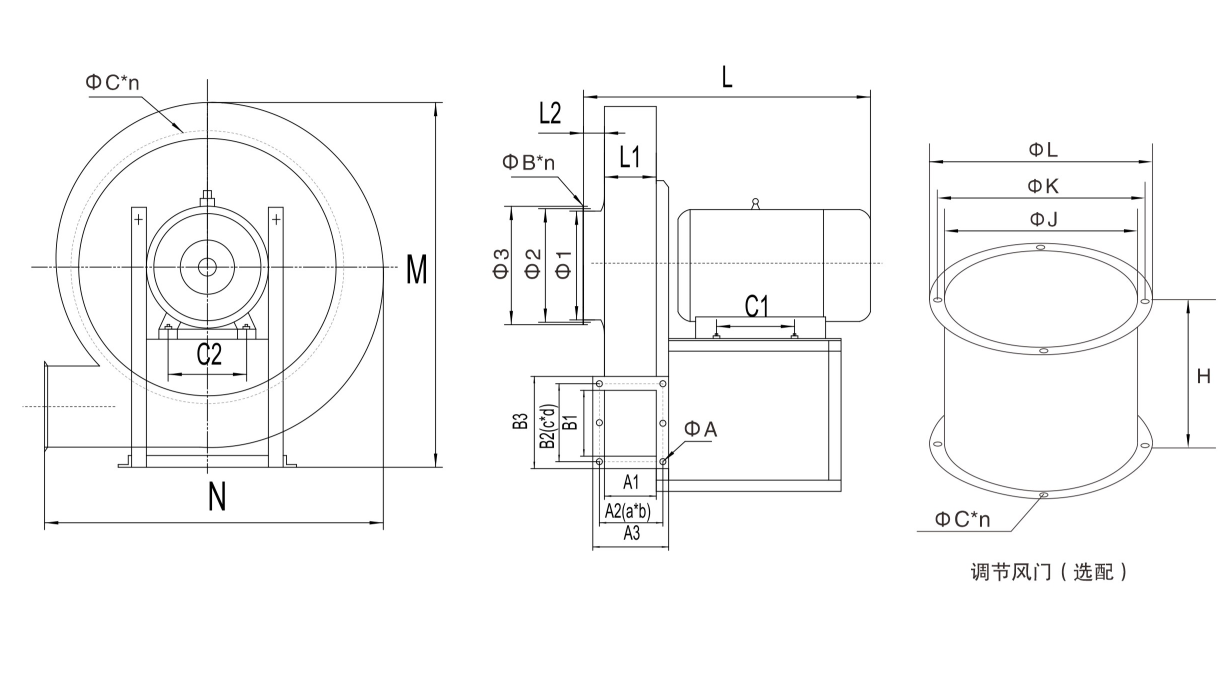

安装尺寸
| 型号 | 出口法兰尺寸 | 进口法兰尺寸 | |||||||||||
| A1 | A2 | A3 | a * b | B1 | B2 | B3 | C * d | ΦA | Φ1 | Φ2 | Φ3 | ΦB * n | |
| 9-19 3.15A | 90 | 124 | 155 | 62*2 | 102 | 138 | 167 | 69*2 | AK11 | 145 | 180 | 203 | Φ 8*8 |
| 9-19 3.55A | 92 | 130 | 155 | 65*2 | 132 | 171 | 192 | 57*3 | AK11 | 160 | 197 | 215 | Φ 8*8 |
| 9-19 4A | 107 | 140 | 170 | 70*2 | 136 | 174 | 200 | 57*3 | AK11 | 180 | 211 | 235 | Φ 8*8 |
| 9-19 4.5A | 105 | 140 | 168 | 70*2 | 150 | 182 | 212 | 60*3 | AK11 | 200 | 230 | 253 | Φ 8*8 |
| 9-19 5A | 125 | 164 | 192 | 82*2 | 168 | 204 | 232 | 68*3 | AK11 | 220 | 258 | 285 | Φ 8*8 |
| 9-19 5.6A | 163 | 193 | 223 | 65*3 | 193 | 226 | 257 | 75*3 | AK11 | 250 | 285 | 305 | Φ 8*8 |
| 9-19 6.3A | 165 | 198 | 226 | 97*2 | 205 | 242 | 270 | 80*3 | AK11 | 280 | 326 | 350 | Φ 8*8 |
| 型号 | 外形尺寸 | 调节阻尼器尺寸 (可选) | |||||||||
| L | L1 | L2 | M | N | C * n | ΦJ | ΦK | ΦL | C * n | H | |
| 9-19 3.15A | 360 | 65 | 35 | 650 | 485 | Φ8*12 | 145 | 180 | 203 | Φ 8*8 | 150 |
| 9-19 3.55A | 430 | 70 | 40 | 700 | 530 | Φ8*12 | 160 | 197 | 215 | Φ 8*8 | 160 |
| 9-19 4A | 460 | 78 | 45 | 800 | 630 | Φ8*12 | 180 | 211 | 235 | Φ 8*8 | 180 |
| 9-19 4.5A | 590 | 85 | 50 | 850 | 720 | Φ8*12 | 200 | 230 | 253 | Φ 8*8 | 190 |
| 9-19 5A | 630 | 90 | 60 | 900 | 785 | Φ8*12 | 220 | 258 | 285 | Φ 8*8 | 210 |
| 9-19 5.6A | 685 | 100 | 75 | 985 | 850 | Φ8*12 | 250 | 285 | 305 | Φ 8*8 | 220 |
| 9-19 6.3A | 720 | 110 | 80 | 1110 | 960 | Φ8*12 | 280 | 326 | 350 | Φ 8*8 | 230 |
